大型鑄鋼件 建筑鑄鋼件 鋼結構鑄鋼件 鑄鋼節點鑄鋼節點的特性

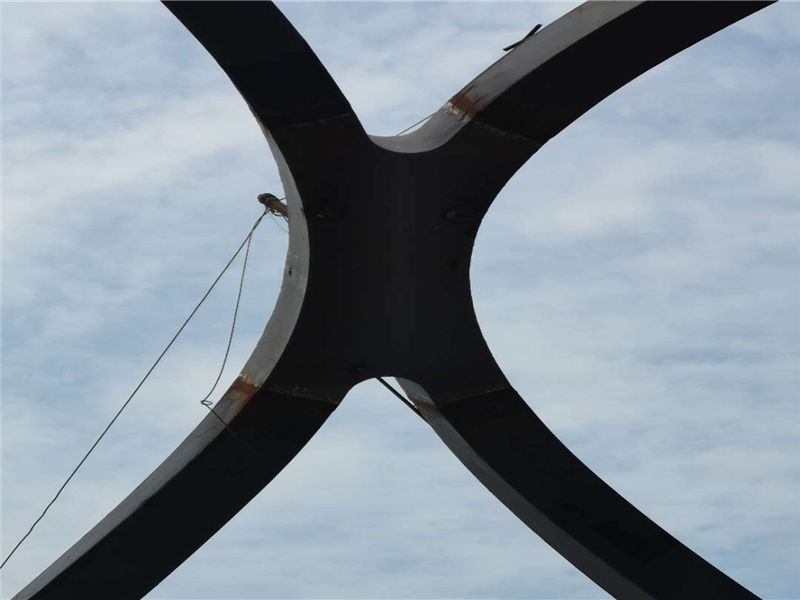

在建筑鋼結構中， 節點形式很多， 例如焊接空心球節點、螺栓球節點、相貫節點、焊板鋼板節點等。各個節點都有各自的特點，鑄鋼節點的主要特性為：

鑄鋼節點對節點位置、尺寸、形狀的限制比較小，因此應用十分的廣泛。不但能用于支座節點，還可以用于結構中部節點。

相對在現場焊接的節點來說，由于鑄鋼節點是在廠內整體澆筑，因此可以使焊縫引起的應力集中大大減少。鑄鋼節點的設計
大型鑄鋼件 建筑鑄鋼件 鋼結構鑄鋼件 鑄鋼節點







1 ) 鑄鋼節點的可焊性要強。2)節點肢桿和桁架桿件間應為對接焊縫，肢桿的端面應做成適當坡口。

3)要進行節點分析和優化設計，同時保證一定的安全度。鑄鋼節點的焊接

為了確保焊接的質量，要嚴格控制鑄鋼材中 C 、S 、P 的含量，而且對焊條的選材、焊接工藝都要進行嚴格審核 。焊接前要用加熱板對焊縫進行預熱， 加熱至 100℃， 停止加熱 15 分鐘， 以保證構件內外溫度盡量接近， 然后用手工電弧焊打底，結束后要進行冷卻措施。由于空間結構的鑄鋼節點與傳統工業中對鑄鋼件的性能要求、質量控制等方面存在很大的不同，所以要加強對構件受力性能影響、壁厚對鑄鋼設計強度影響等方面的研究。
