礦用CJG10光干涉甲烷測定器技術參數
概述
1、產品特點

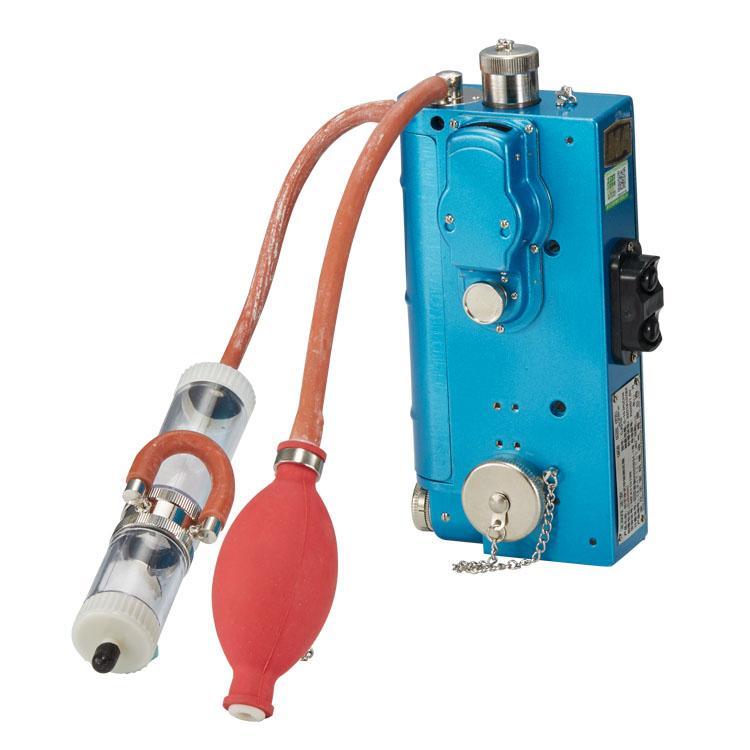

CJG10 光干涉式甲烷測定器（以下簡稱測定器）是一種應用光干涉原理，可迅速、準確的測定環境 中含有甲烷、二氧化碳等氣體的濃度。測定儀攜帶方便，操作簡單實用。
2、主要用途及適用范圍
測定儀適用于含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中。廣泛應用于煤礦井下存在可燃性氣體混合物的易燃、易爆工作環境中測量甲烷、二氧化碳等氣體濃度。
工作環境及主要參數
1、工作溫度： (-10～40）℃
2、相對溫度： ≤96%
3、大氣壓力： (86～110）KPa
4、儲存環境溫度： (-20～55）℃
5、電池規格及型號：電池采用1號普通干電池一節。型號：R20S
6本安參數：
最高輸出電壓Uo： 1.65V DC
最高短路電流Io： 3.0A
工作電壓Ui： 1.5V DC
工作電流Ii： ≤1.15A
7、主要技術參數及基本誤差見表 1、表 2
表格1
|
型 號 |
CJG10 |
|
測量范圍 |
（0～10）%CH4 |
|
目鏡分劃板最小分劃值 |
0.5%CH4 |
|
測微刻度盤分劃范圍 |
（0～1）%CH4 |
|
測微刻度盤最小分劃值 |
0.02%CH4 |
|
燈泡 |
1.3V 0.3A |
|
外形尺寸 |
220mm×122mm×64mm |
|
整機重量 |
1.7kg |
|
外殼材質 |
輕 鋁合金 |
表格2
|
基本誤差 |
||||
|
量程（%CH4） |
X≤1 |
1＜X≤4 |
4＜X≤7 |
7＜X≤10 |
|
允許誤差（%CH4） |
±0.05 |
±0.1 |
±0.2 |
±0.3 |
