產品特點
KXH127C 礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路為隔爆電路，燈光顯示和語言報警喇叭為本安回路。

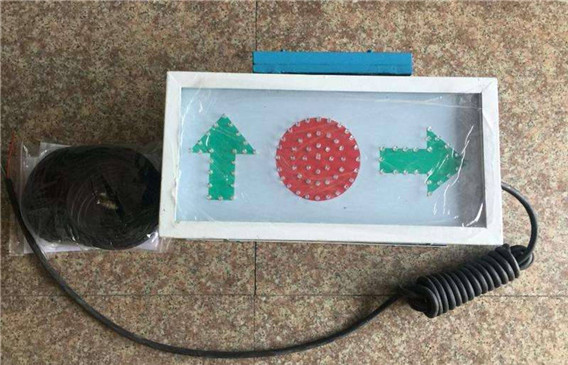

KXH127C礦用隔爆兼本安型岔位指示器
基本參數
額定工作電壓：AC 127V
電壓適應能力：75%—110%
額定工作電流：AC 0.10A
重量：15.5kg
結構特征
岔位指示器為隔爆兼本質安全型設計，由隔爆腔、本安腔、電源板、主機板、顯示板、防水喇叭構成。隔爆腔與本安腔通過隔爆型組合接線端子連接，殼體兩側為兩個進線裝置，一個與隔爆腔相連，一個與本質安全腔相連。內腔為隔爆腔，內裝有主電路板及接線端子。外腔為本安腔，裝有防水喇叭、顯示板。
工作原理
岔位指示器主要有三部分組成，主電路部分、語音電路部分和顯示部分組成。信號輸出分為語音信號和光顯信號。岔位指示器的光信號由紅綠雙色發光二極管組成，排列成圓環和箭頭形狀。本質安全采用雙重過流過壓保護。岔位指示器額定工作電壓為 AC127V，經變壓器降壓整流后給主電路板提供各部分工作電壓，信號輸入為控制器或外接位置傳感器配接后，當道岔位置到達左側與傳感器 CHGQ1 接觸時，繼電器 J2吸合，直行指示符號↑（綠燈）亮；當道岔位置到達右側與傳感器 CHGQ2 接觸時，繼電器 J1 吸合，支行指示符號→（綠燈）亮；左右均未到位，故障指示符號○（紅燈）亮，同時語音芯片工作，發出“道岔不到位，請停車檢查”的語音警示，提醒工作人員檢查處理。
