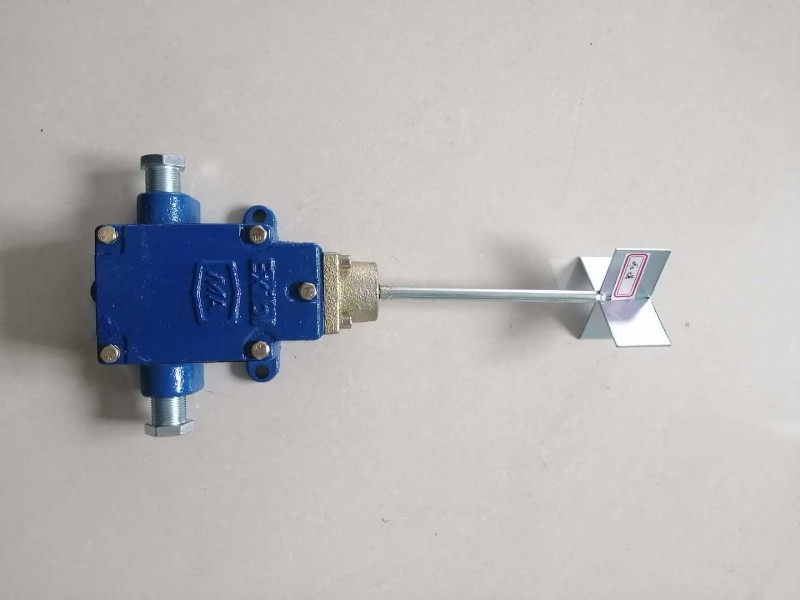

GUJ30煤礦用堆煤傳感器為礦用本質安全型電氣設備，適用于煤礦有瓦斯，煤塵等環境。與KHP128-Z型煤礦用帶式保護裝置主機配套使用，用作帶式送機堆煤檢測和保護。



二.產品功能及特點


本傳感器為機械式。采用了凸輪機構和力距放大原理，無方向性，動作靈敏，可以在干煤，水煤和淋水的場所正常工作。

 當出現運輸機埋機頭，滿倉，滿煤漏斗時，煤觸及煤位傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于30℃時，傳感器動作，本傳感器能自動切斷運輸機的電壓實現煤位保護。

三.技術參數


 型號：GUJ30

 防爆型式：Exibl

 接點接觸電阻：≤0.1

 接點電容：DC12V/0.5A

 動作角度：30°±5°

 復位角度：15°±3°

 探桿轉動極限角度值：≤70°

 觸桿動作力：5N-9N

 外形尺寸：380×170×72mm

 重量：3kg



四.適用的環境條件



1、溫度：-20～+40℃

2、濕度：≤95%

3、大氣壓力：80?kPa?～110kPa；

4、海拔高度：≤2000m；

5、具有甲烷混合物及煤塵爆炸危險的煤礦井下；

6、在無顯著振動的地方；

7、在無破壞金屬絕緣的氣體或蒸汽的環境；

8、無滴水或液體侵入；

9、污染等級：3級；

10、安裝類別Ⅲ類
