溫濕度環境監控POE供電網口傳感器
H-TJRJ45網絡溫濕度傳感器/變送器
機房環境監控用以太網（RJ45）溫濕度傳感器
目錄：
一、以太網溫濕度傳感器/變送器支持的協議及信號輸出
二、以太網溫濕度傳感器定義
三、以太網溫濕度傳感器功能
四、以太網溫濕度傳感器的應用
五、以太網溫濕度傳感器的特色
六、產品測量范圍及精度
七、菜單功能表
八、其他技術參數
九、安裝線路

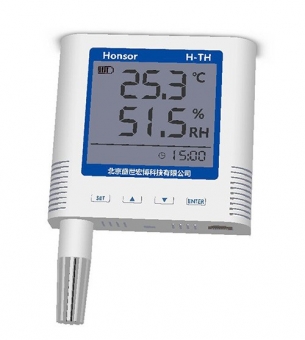

十、產品圖片
一、以太網溫濕度變送器支持的協議及信號輸出：
支持標準協議modbus TCP Server、TCP Client,、UDP、多種工作模式協議！標準RJ45信號輸出。
二、以太網溫濕度變送器定義：
溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4~20mA電流信號0-5V/0-10V電壓信號，RS485/RS232/RJ45數字信號輸出。
三、以太網溫濕度變送器功能：
將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
四、以太網溫濕度變送器應用：
石油、智能樓宇、廠房車間、倉庫、藥庫、圖書館、博物館、實驗室、辦公室、通風管道、大棚、化工、化纖;紡織、橡膠、建材;電力、冶金、醫藥;食品等工業領域現場測溫過程控制別適用于計算機測控系統,也可與儀表配套使用.（適合大型機房和分散式機房領域—
機房環境監控用以太網（RJ45）溫濕度傳感器.)
北京廠家機房（RJ45）網口溫濕度傳感器?
五、以太網溫濕度變送器：
RJ45網絡接口、10/100M 自適應
支持TCP Server、TCP Client,、UDP協議
支持POE交換機供電（功能同POE供電攝像頭）
LCD大屏顯示設計，大方美觀。
瑞士進口二代高精度探頭。
密碼保護功能，防止非工作人員誤操作。
攝氏度華氏度可切換，全球通用。
自帶露點顯示。
六、產品測量范圍及精度：
溫度測量范圍：-40-80℃， 測量精度：&plu篩分機n;0.3℃（高精度）
濕度測量范圍：0-100%RH 測量精度：&plu篩分機n;0.8RH%（高精度）
七、菜單功能表
|
頁碼 |
設置項目 |
說 明 |
頁碼 |
設置項目 |
說 明 |
|
P:01 |
通訊地址 |
1-247 |
P:14 |
濕度緩沖值 |
默認1rh%，防繼電器抖動用 |
|
P:02 |
溫度單位 |
C：攝氏度；F：華氏度 |
P:15 |
日期設置 |
年、月、日 |
|
P:03 |
DO1用途 |
Ctrl：控制模式 |
P:16 |
時間設置 |
時、分、秒 |
|
P:04 |
DO2用途 |
P:17 |
密碼設置 |
0000-9999 |
|
|
P:05 |
DO1功能啟用 |
0為停用 1為啟用 |
P:18 |
記錄周期設置 |
單位為分，1-180可設 |
|
P:06 |
DO2功能啟用 |
P:19 |
網絡協議類型 |
TCP Server, TCP Client, UDP, |
|
|
P:07 |
DO1狀態 |
OFF為常開，ON為常閉 |
P:20 |
自動IP |
DHCP |
|
P:08 |
DO2狀態 |
P:21 |
本地IP |
默認:192.168.0.88 |
|
|
P:09 |
高溫上限值 |
高溫告警值或溫度上限值 |
P:22 |
子網掩碼 |
默認:255.255.255.0 |
|
P:10 |
低溫下限值 |
低溫告警值或溫度下限值 |
P:23 |
網關 |
默認:192.168.0.1 |
|
P:11 |
高濕上限值 |
高濕告警值或濕度上限值 |
P:24 |
本地端口 |
|
|
P:12 |
低濕下限值 |
低濕告警值或濕度下限值 |
P:25 |
遠程Server端口 |
|
|
P:13 |
溫度緩沖值 |
默認0.1℃，防繼電器抖動用 |
P:26 |
遠程 Server IP |
|
八、其他主要技術參數
|
額定電壓 |
12VDC/標準POE交換機（增配） |
|
測量范圍 |
溫度：-20℃~80℃ 濕度：0～100%rh |
|
測量精度 |
溫度：&plu篩分機n;0.3℃ 分辨率0.1℃ 濕度：&plu篩分機n;3%rh 分辨率0.1 rh |
|
輸出接口 |
RJ45 |
|
通訊協議 |
MODBUS |
|
通訊地址 |
1-247, |
|
工作模式 |
可選TCP Server、TCP Client,、UDP |
|
功 耗 |
＜2W |
|
開關量輸出 |
可選1～2路開關量輸出，默認無 |
|
數據記錄 |
可選溫濕度數據記錄和事件記錄，默認無 |
|
有效工作面積 |
10-20m2/只 |
|
安裝方式 |
室內墻面安裝，天花板吸頂安裝 |
|
產品尺寸 |
90*95*29mm |
