一、用途及使用范圍

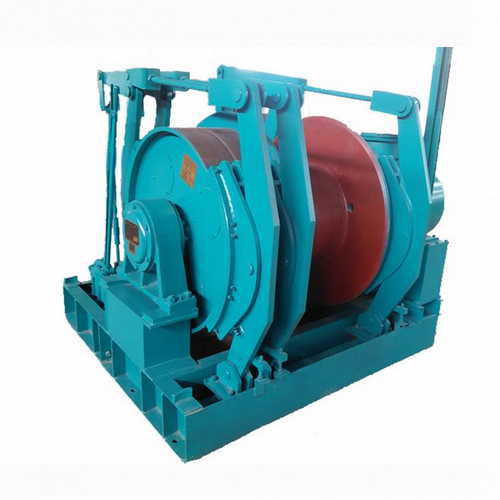

JYB系列運輸絞車主要適用于煤礦井下和其它礦山在傾角小于30°的巷道牽引礦車。
二、主要技術參數
|
型 號 |
JYB-40×1.25 |
JYB-50×1.40 |
JYB-60×1.4 |
||
|
鋼絲繩外層最大靜張力（KN) |
54 |
69 |
82 |
||
|
基準層上鋼絲繩靜張力 （KN） |
40 |
50 |
60 |
||
|
基準層上鋼絲繩速度 （m/s） |
≥1.25 |
≥1.40 |
≥1.40 |
||
|
鋼絲繩速度 |
內層（m/s) |
0.95 |
1.0 |
1.0 |
|
|
內層（m/s) |
1.48 |
1.7 |
1.4 |
||
|
內層（m/s) |
1.2 |
1.35 |
1.2 |
||
|
卷筒 |
直徑×寬度（m/s) |
φ580×600 |
φ580×600 |
φ710×800 |
|
|
容繩量（m） m |
850 |
650 |
650 |
||
|
卷筒直徑（mm） |
φ580 |
φ580 |
φ710 |
||
|
卷筒寬度（mm） |
600 |
600 |
785 |
||
|
電動機 |
型 號 |
YBK2 -280M-6 |
YBK2 -280S-4 |
YBK2 -315M-6 |
|
|
功率（ kw） |
55 |
75 |
90 |
||
|
轉速 （r/min） |
980 |
1480 |
980 |
||
|
電壓 （V） |
380/660或660/1140 |
||||
|
鋼絲繩 |
直徑（mm） |
22 |
24 |
26 |
|
|
最小破斷拉力（KN) |
1670 |
1670 |
1670 |
||
|
外形尺寸 |
長×寬×高（mm） |
2500×1965 ×1425 |
2500×1965 ×1485 |
2794×2578×1760 |
|
|
電力液壓推動器 |
BYT1-180/12 |
BYT1-180/12 |
|||
|
機重 （kg） |
4500 |
4620 |
5550 |
||
|
附屬 電器 |
隔爆型真空可逆磁力起動器 |
QBZ-120N |
QBZ-120N |
||
|
隔爆型控制按鈕 |
BZA1-5/36-3 |
||||
