整體式液壓拉馬工作原理

液壓拉馬是以液壓起動桿直接前進移動,故推動桿本身不作轉動.鉤爪座又可隨螺紋直接作前進后退之調距,操作時只要把手前后小幅度擺動,油壓起動桿前移,鉤爪相對應后退,把被拉物體拉出.

整體式液壓拉馬應用范圍

液壓拉馬是一種替代傳統拉馬的理想化新工具.操作方便,使用省力,不受場地限制,本拉馬結構緊湊,使用靈活,重量輕,體積小,攜帶方便,適用于工廠、修理場所.

整體式液壓拉馬使用方法與注意事項

1、使用時先把手柄的開槽端套入回油閥桿,并將回油閥桿按順時針方向旋緊.

2、把鉤爪座調整到爪鉤抓住所拉物體.

3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩前進,爪鉤相應后退,把被拉物體拉出.

4、液壓拉馬的活塞起動桿有效距只有50mm,故使用時伸距不得大于50mm,當沒有拉出時停止,松開回油閥門,讓活塞起動桿縮回去,調好后第二次再重復1、2、3步驟拉出為止.

5、欲使活塞起動桿縮回去,只須用手柄開槽端將回油閥桿按逆時針方向微微旋松,活塞起動桿在彈簧作用下漸漸回縮.

6、使用前應根據被拉物體的外徑,拉距及負載力,選擇相應噸位的液壓拉馬,切忌超載使用,避免損壞.

7、本液壓拉馬在-5℃~45℃中使用,采用（GB443-84）N15機械油；在-20℃~-5℃中使用,采用（GB442-64）合成錠子油.

8、為防止超載引起機具損壞,液壓裝置內設有超載自動卸荷閥,當被拉物體超過額定負載時,超荷閥會自動卸荷,而改選用更大噸位的液壓拉馬.

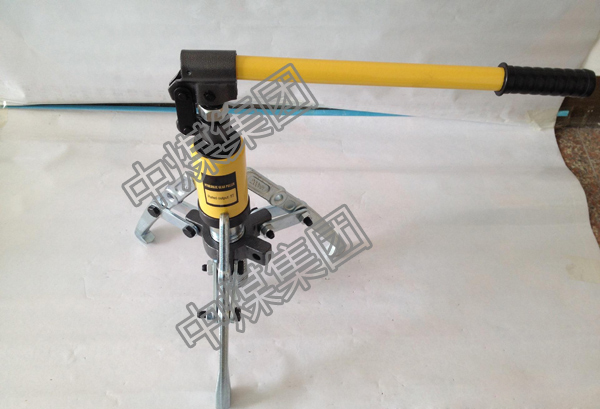

整體式液壓拉馬實物圖
