供源立立式管道泵葉輪/GD（2）100-21泵增壓泵葉輪/5.5kw水泵葉輪

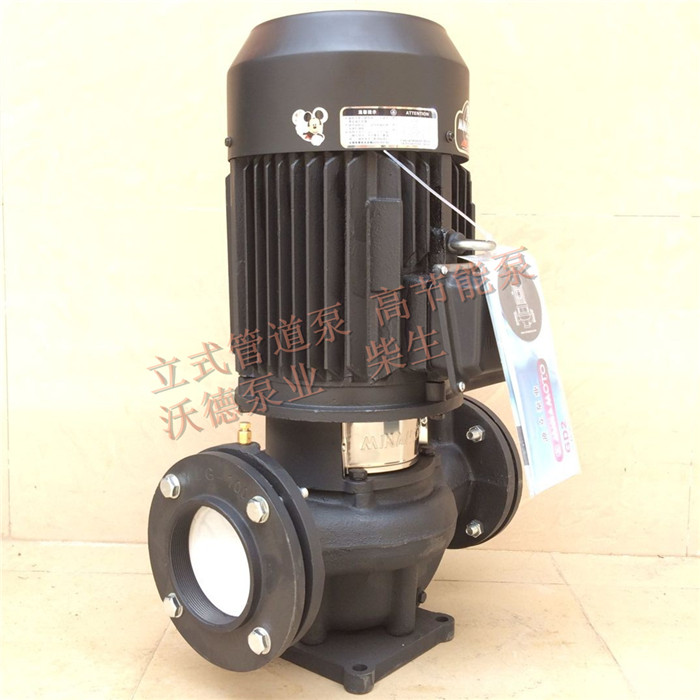

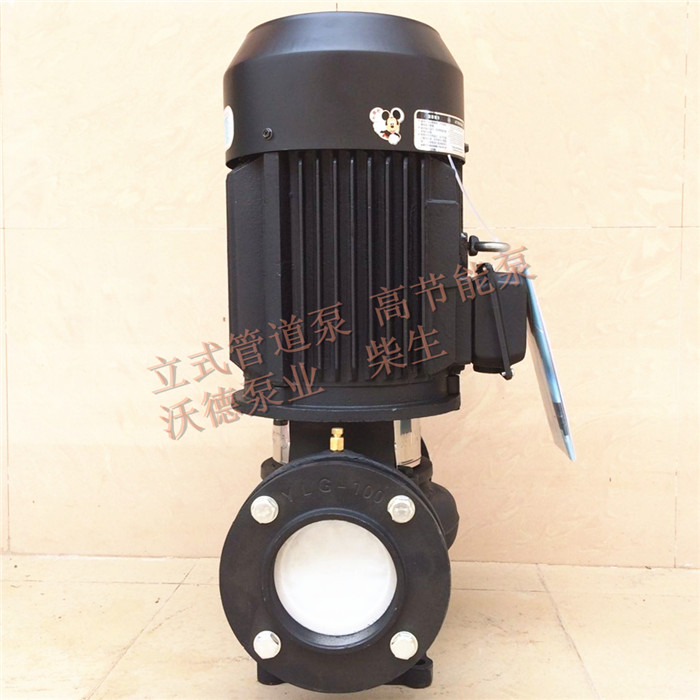

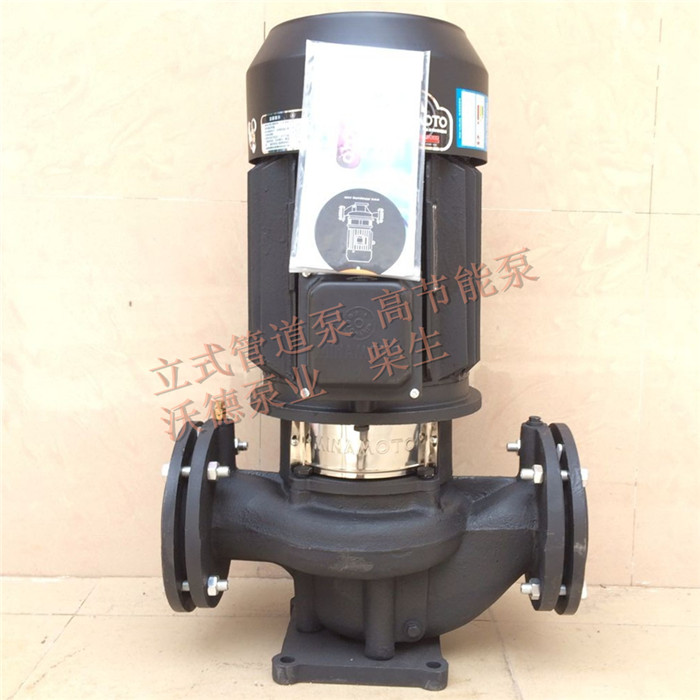

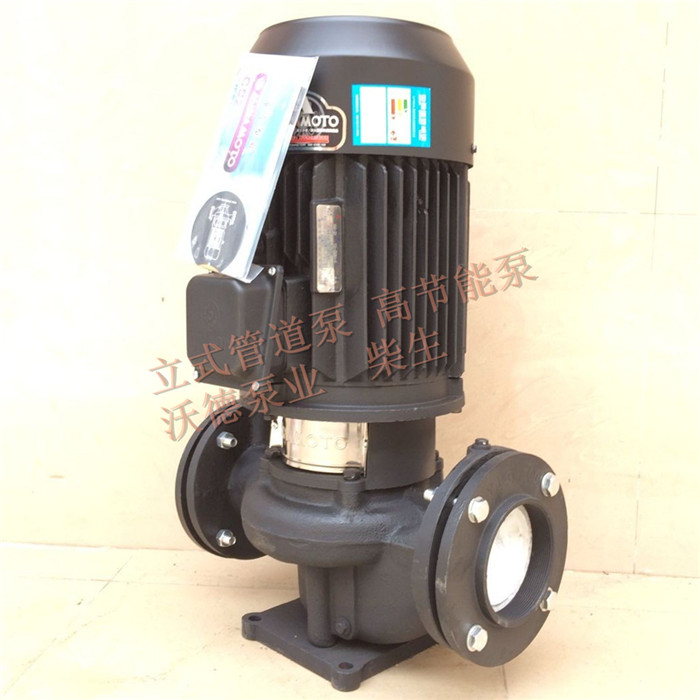

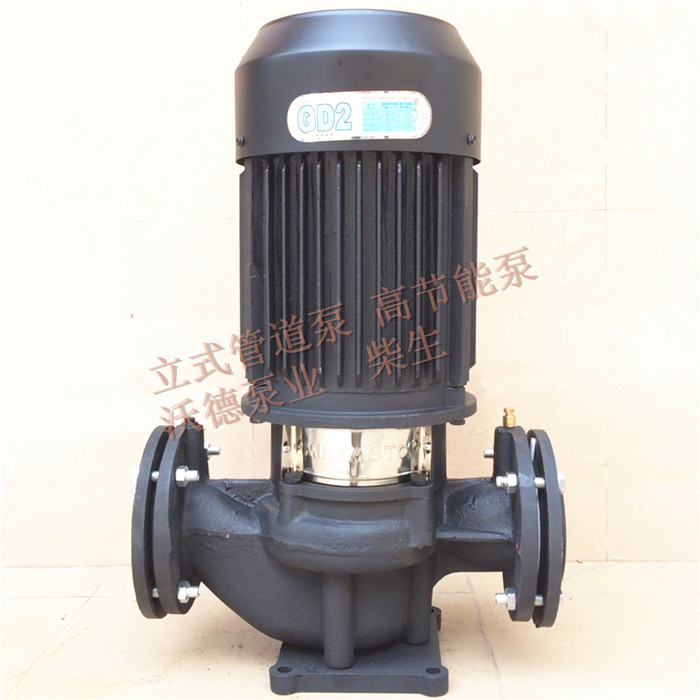

GD立式管道泵 冷凍水循環泵 空調增壓泵

管道泵 380V 高樓增壓泵

型號：GD100-21

流量：60m3/h

揚程：21m

功率：5.5kw

特別說明：此款泵有120度耐高溫泵另外可以定做60HZ三相380和460v 防爆型等全球各國可用電壓的泵，有需要的朋友可以來電洽談

GD(2)系列管道泵簡介

產品概述：

GD(2)系列管道泵是按照單級單吸泵的特點，參照國內、國際標準，采用科學的水力模型設計而成的一個系列化的產品。其主要特點有：體積小、重量輕、占用空間少；采用兩極馬達，耗電量低，抽水力強。其主要優點有：結構完善、緊湊、低噪、高效節能、堅固耐用，維修方便等。主要用來抽送常溫清水及物理化學性質類似于水的液體， 廣泛應用于供水、制冷、消防、電鍍、化工、污水處理，等系統及機械、設備配套。

技術參數：

流    量:1～150 m3/h

揚    程:8～50 m

口    徑:25～100 ㎜

電機功率:0.55 kW～15 kW

轉    速:2900 r/min

介質要求:≤80℃的清水或物理化學性質類似于水的液體，可定做

120°高溫泵

結構：本泵主要由泵體、葉輪、中座（連接座）、電機等四部分組成，其結構特點：

l 泵與電機同軸，中座（連接座）直接連接在泵和電機上，電機為標準Y系列電機改軸為加長軸。

l 泵的進、出水口設計在同一水平軸線上，可以讓泵象閥門一樣安裝在管路的任何位置，安裝簡便。

l 泵的密封采用優質耐用的機械密封，無泄漏。

l 泵的進、出水口法蘭邊緣上設有排氣孔，便于排出泵內積存的氣體和測試水壓。

l 泵的底部設有支撐裝置，可使泵緊固在基礎上，便于安裝和提高泵運轉的穩定性。

l 泵的泵體上鑄有或電機上貼有電機旋轉方向標識，以防止安裝時泵的逆轉造成泵的運轉不良，另外泵電機的接線盒內粘貼有電源接線圖，便于用戶安裝接線。

材料：泵體、連接座、葉輪均采用常用的灰鑄鐵材料HT200。如用戶需采用銅合金、不銹鋼材質及進口機械密封，或高溫泵時，須在訂貨時特別注明。

說明：如客戶需要，可以訂做高溫 水泵及特殊電壓水泵供客戶使用。
