歡迎來到河北威岳機械有限公司!
全國服務咨詢熱線
03172081839
點擊圖片查看原圖

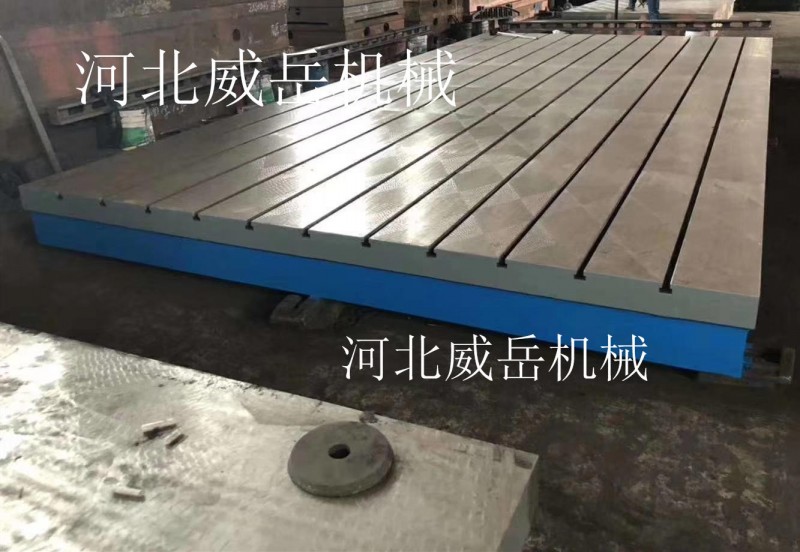

半成品附圖紙 T型槽平臺 鑄鐵底板包安裝

產品價格 ¥6500.00元/件

最小起訂量:1 件 可售數量:9999 件

用手機掃描二維碼直達商品手機版
手機查看詳情
發貨時限:
1 天內發貨
品牌:
河北威岳機械
適用環境:
其他行業
安標證號:
無需取證
所在地區:
河北 滄州市
有效期至:
長期有效
最后更新:
2020-09-15 15:44
瀏覽次數:
188188
產品詳情
規格:
2mx3m
精度:
0-1-2-3級
工作面硬度:
HB170-240


微信圖片_2020032810182465鑄鐵平臺在T形槽銑削步驟,安裝工件銑削T形槽通常先在工件表面劃上線印,安裝工件時按照線印找正并確定銑刀切削位子。      

(a)   所示選擇銑刀銑T形槽要先銑出直角槽,銑直角槽使用立銑刀或三面刃銑刀,根據T形槽的直角槽寬度選擇合適的銑刀直徑或?qū)挾取_x擇T形槽銑刀時,要使直徑和高度符合T形槽的寬度和高度。

(b)   所示銑削直角槽銑刀安裝好后,搖動工作臺,使銑刀對準工件毛坯上的線印,并固緊防止工作臺橫向移動的手柄。開始切削時,采取手動進給,銑刀全部切入工件后,再用自動進給進行切削,銑出T形輪廓。

(c)    所示用倒角銑刀銑出倒角輪廓,注意倒角時兩邊要調整對稱。     在銑T形槽的過程中要注意,銑削用量不宜過大,及時排屑,充分地散熱降溫。

T型槽平臺顧名思義就是鑄鐵平臺工作面上加工出T型槽,T型槽的作用就是配合螺栓和螺桿對工件進行固定,方便焊接和裝配等工作,T型槽的尺寸要根據使用螺栓的尺寸來定,T型槽的規格尺寸一般都是按客戶需要定制。在T型槽平臺,裝配平臺刨T型槽的凹槽時,切削用量要求,并且要用手動走刀,以免損壞刀具和工件。

在刨削T型槽過程中要注意刀具的非切削部分不要與鑄鐵平板發生摩擦或碰撞,以免造成事故或產生廢品。每次切削行程的終了、回程開始之間,要切刨刀抬出槽處。因此,前后越程都應該適當放大,以便有較充足的進間和空間抬刀或落刀。鑄鐵工作臺T型槽加工步驟:

1、在鑄鐵平臺的端面和上平面已經畫好的加工線找正和裝夾平臺。

2、用切槽刀刨出直角槽。如果T型槽較小(槽寬小于100mm),頂部直角槽精度要求不高,可在一次走刀中切出,使其寬度等于T形槽槽口的寬度。如果T形槽較小和槽口精度要求較高或T形槽較大時,須粗刨和精刨兩次刨出直角槽。 

3、刨側面左右凹槽。加工前,用鑄鐵直角尺或鑄鐵方尺檢查彎頭切刀切削刃與鑄鐵平板頂面是否垂直,若不垂直,則應重新調整刀具到保證垂直為止。然后用彎頭切刀分別刨削左右側面的凹槽。

4、倒角。用兩個主偏角均為45°的尖頭刨刀倒角。

鑄鐵T型槽平臺的用材,鑄鐵T型槽平臺的規格,要慎重考慮設計和價格是否合理,以避免買到存在嚴重的質量隱患的T型槽平板http://www.chinaweiyue.com/。主要用于機械、機床制造、電子、電力等20多種行業,其中以重工業使用較為普遍,占總產量的95%。在使用時要先進行安裝調試,然后才可以使用。
