數字式電子綜合保護器，是JDB系列和ABD系列電動機綜合保護器的升級產品。主要用于交流50HZ三相礦用防爆電機的保護。保護器采用了工業級增強型微處理器,保護精度高，動作速度快，中文界面顯示，通用性強。能完成短路、過載、斷相、漏電閉鎖、過/欠壓多種保護功能。

基本參數


1.額定電壓：1140V、660V、380V

2.額定電流：30A、60A、80A、120A、200A 最小電流1A 步長1A
3、綜合保護器電源標準頻率為：50Hz。

4、綜合保護器為長期工作制。

主要保護功能有：速斷、過流I段、過流II段、過載反時限、相不平衡、零序過流、零序過壓、方向型漏電、過電壓、欠電壓、絕緣監視、風電瓦斯閉鎖等，另外具有輔助電能計量。本保護器測量精度高、動作速度快且各個保護功能的定值和延時均可獨立整定，便于開關的上下級配合，解決井下高壓配電線路越級跳閘問題，有效避免井下終端設備故障時越級跳閘到地面變電所，提高供電可靠性。保護系統集保護、測控、通信為一體，實現礦井的綜合自動化。

本裝置可安裝在BGP系列及PBG系列等礦用隔爆型高壓開關內使用，可替代目前大多數單片智能保護器裝置，實現老開關的改造、更新，實現煤礦電網系統的現代化管理，同時保證井下電網的安全運行。

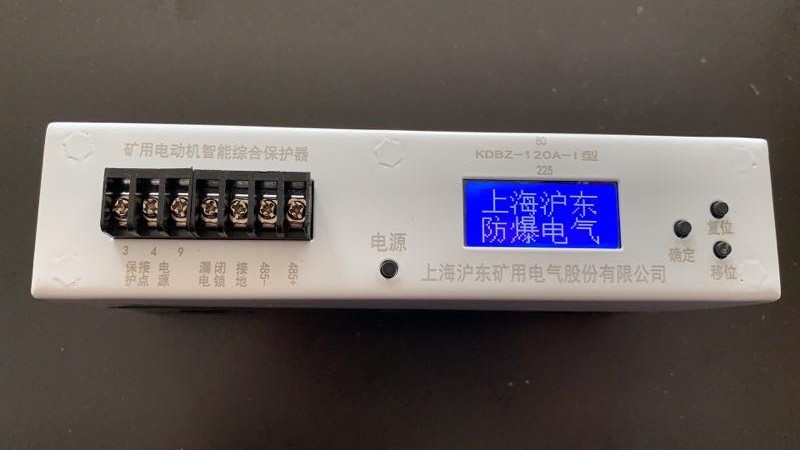

KDBZ-225A礦用電動機智能綜合保護器

工作條件


1、海拔高度不超過2000米，周圍環境壓力為（0.8~1.1）×105Pa

 2、環境溫度－5С～+40С

 3、空氣相對濕度不大于95％（+25С）

 4、在無強烈震動和沖擊振動的環境

 5、含有沼氣和煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸汽的環境中

 6、安裝于各種型號電磁起動器隔爆腔內
