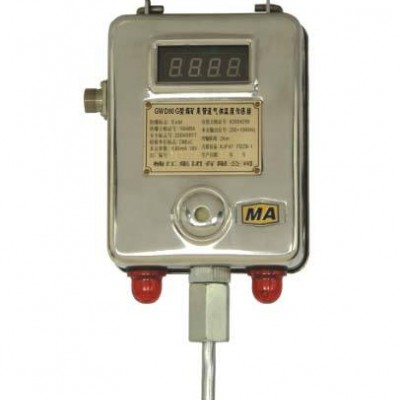

高濃度瓦斯傳感器GJD100G

濃度甲烷傳感器（以下簡稱傳感器）是由單片機及周邊集成電路配合大規模前端模擬信號調理模塊構成的管道甲烷傳感器。獨特的實時動態軟件溫度補償技術的應用，使傳感器能夠對傳感元件產生的漂移進行有效補償，大大提高了整機的檢測準確性和長期工作穩定性。傳感器能夠對煤礦瓦斯抽放管道中的甲烷濃度進行連續檢測，并將檢測甲烷濃度值換算成相應頻率信號發送給關聯設備。適用于對煤礦瓦斯抽放管道中的甲烷濃度進行實時連續全量程自動檢測。

主要技術參數指標

工作條件：

溫度：（-5～40）℃；

相對濕度：≤98%；

相對壓力：（-100～110）kPa；

流速：（0～20）m/s

在具有甲烷、煤塵等BAO炸性混合物危險場所使用；

貯存溫度：（-40～60）℃；

額定工作電壓：DC18V；額定工作電流：≤100mA；

傳感器一般應能在輸入電壓（9～24）V范圍內正常工作；

本安參數：Ui：DC 18V；Ii：100mA；Ci：0.1uF；Li：0mH；

測量范圍：(4.0～100.0) %CH4；

敏感元件工作壽命：＞1年；

基本誤差

測 量 范 圍（%CH4）基 本 誤 差（%CH4），4.0～40.0真值的±10%

﹥40.0測量上限±10%

報警范圍：（0.0～99.0）%CH4 (每步1％CH4)；

方式：斷續聲響(聲級＞80db)，間歇閃光(紅色LED)；

輸出信號制式：

頻率型：（200～1000）Hz，電流型；1-5mA；

顯示分辯率：0.1%CH4 ；

響應時間：≤30s；

傳輸距離：傳感器與關聯設備的傳輸距離2Km；

配套設備及關聯設備見（附錄1）；

礦用本質an全型；

防BAO標志:ExibI；防護等級: IP54；

外殼材質：不銹鋼；

外型尺寸：240mm×120mm×45mm；

儀器重量：2kg。
